用 途:
PZG 型转鼓格栅破碎机是为处理混在下水道中的固体物质而开发的新型污水处理设备。 该机能将混在下
水道中的布片、木片、空瓶罐等固体物由格栅截留送到破碎机中粉碎，而水从格栅中流过，以防止下水道
水处理设备的堵塞，保证下水道水处理设备正常运行。本机主要适用于污水处理厂和中转泵站。
适用环境
现在国内常用的泵站为半地下式，采用普通机械格栅和污水泵，由于机械格栅清渣的需要，格栅一般露于
地上，因而需修建地上建筑，而且格栅栅渣会带来臭味、苍蝇等环境问题，还要定期将栅渣外运，这大大
增加了人力、物力，财力。
新型全地埋式泵站，该种泵站建于地下，顶部全封闭，臭气不外溢；泵站采用粉碎型格栅，改变了传统的
栅渣打捞外运方式，污水中的栅渣随污水带走，能实现真正意义上的无人值守型泵站。粉碎型格栅是为处
理混在下水道中的固体物质而开发的新型污水处理设备。该机能将混在下水道中的布片、木片、空瓶罐等
固体物由格栅截留送到破碎机中粉碎，以防止大块物质聚积成团在下水道中, 堵塞水处理设备，保证了下水
道水处理设备正常的运行。该设备既可以与传统泵站配合使用，也可以单独使用，主要适用于污水处理厂
和中转泵站。
本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软
管、皮制品、塑料品等。


技术参数：
型号 处理量（m³/h） 刀片高度(mm) 机身高度 机身宽度 主机厚度 功率（kw）
PZG1-5*5 330 500 1500 500 450 2.2
PZG1-6*5 460 600 1600 500 450 2.2
PZG1-7*5 570 700 1700 500 450 2.2
PZG1-6*6 650 600 1600 600 450 2.2
PZG1-7*6 730 700 1900 600 450 2.2
PZG1-8*6 760 800 2000 600 450 3.7
PZG1-9*6 820 900 2100 600 500 3.7
PZG1-6*7 740 600 1800 700 500 3.7
PZG1-8*7 825 800 2000 700 500 3.7
PZG1-10*7 935 1000 2200 700 500 5.5
PZG1-6*8 735 600 1800 800 600 3.7
PZG1-8*8 915 800 2000 800 600 5.5
PZG1-10*8 1035 1000 2200 800 600 5.5
PZG1-12*8 1215 1200 2400 800 600 5.5

型号 处理量（m³/h） 刀片高度(mm) 机身高度 机身宽度 主机厚度 功率（kw）
PZG2-6*10 1050 600 1750 1000 450 3.7
PZG2-8*10 1300 800 1950 1000 450 3.7
PZG2-10*10 1700 1000 2250 1000 450 5.5
PZG2-12*10 2000 1200 2450 1000 450 5.5
PZG2-8*12 1480 800 1900 1200 500 3.7
PZG2-10*12 1850 1000 2150 1200 500 5.5
PZG2-12*12 2350 1200 2350 1200 500 5.5
PZG2-15*12 2700 1500 2900 1200 500 7.5
PZG2-10*14 2100 1000 2150 1400 550 5.5
PZG2-12*14 2580 1200 2350 1400 550 5.5
PZG2-15*14 2800 1500 2900 1400 550 5.5
PZG2-10*16 2400 1000 2150 1600 600 5.5
PZG2-12*16 2950 1200 2350 1600 600 5.5
PZG2-15*16 2500 1500 2900 1600 600 7.5


特 点:
1、在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。
2、破碎性能优良，具有过载保护功能，运行安全可靠，可自动控制。如果粉碎型格栅在破碎污水中固体物时产生过载，就会产生过载电流，电控系统会自动动作，格栅会立刻出现瞬间反转，将固体物排出，恢复正常工作。在40秒内反复出现3次以上过载，格栅就会自动停机报警。
3、安装及维修保养简单。
4、刀片耐磨性好，使用寿命长。
5、立式粉碎型格栅主动轴和从动轴转速不一，以便铣刀间夹渣的自清。
6、立式粉碎型格栅所用铣刀呈左螺旋状和右螺旋状，装入主动轴和从动轴后再按左螺旋状和右螺旋状布置，以减少破碎力，提高粉碎型格栅传动平稳性。
7、立式粉碎型格栅下部轴承部采用特殊自润滑轴承，以保护立式粉碎型格栅轴承正常工作。
8、独立的切割刀片和垫片
9、粉碎型格栅的驱动轴和被驱动轴由高强度钢制成,经调质处理,满足强度要求.
10、粉碎型格栅轴的轴向和径向压力由底端新型自润滑轴承承受，轴承安装在轴承座中，它安全可靠使用寿命长,检修维护简单方便.
11、减速器性能良好，适应于恶劣环境，具有较大的减震能力。

结构:

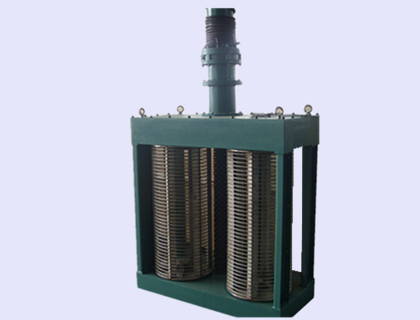

本机主要由转鼓格栅网、铣刀、垫片、主轴、轴承、机封、机架、减速机、电机、电控箱等构成。
在驱动部件带动下，转鼓格栅的齿耙作圆周运动，将被圆形栅条截留的水中杂物，送至破碎机，而水从
格栅中流过。破碎机驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两
轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。



电气 控制:
常规为手动控制；可由时间继电器间断控制；可带 PLC 接口；可全自动控制。
订货 说明:
1.订货时请用户提供使用环境、过水流量、工作水位高度；
2.圆形格栅中机架、栅条、齿耙、轴等用户如需不锈钢材质，应另行注明；
3.不注明所配电控箱为常规控制，如有特殊要求应另行注明；
4.用户如需不锈钢铣刀，应另行注明；
5. 破碎机电机为 IP67/IP68 电机，可同时正常工作在水中和空气中。如需采用普通电机，为防电机浸
水，需要加长轴，用户应另行注明。



选型询价 / Selection of inquiry



订货 说明:
1.订货时请用户提供使用环境、过水流量、工作水位高度；
2.圆形格栅中机架、栅条、齿耙、轴等用户如需不锈钢材质，应另行注明；
3.不注明所配电控箱为常规控制，如有特殊要求应另行注明；
4.用户如需不锈钢铣刀，应另行注明；
5. 破碎机电机为 IP67/IP68 电机，可同时正常工作在水中和空气中。如需采用普通电机，为防电机浸
水，需要加长轴，用户应另行注明。

　　

　　
